純藍世界

玩草缸到現在剛好半年

從剛開始完全沒有任何人帶我入門到現在開始稍有心得

中間斷斷續續嘗試錯誤

花了很多錢和時間

剛開始  買了一盞雅柏PL27W跨燈

本來以為夠了  沒想到過了一陣子又覺得不夠亮

結果又買了一個一樣的燈

然後就開始傻傻地種草

之後爬文找資料  漸漸開始了解一些名詞

像說發光效率  光譜  反射面  自我遮蔽...等等

開始能夠了解為什麼舒牌燈具可以賣那麼貴

........但是...還是買不下手XD



剛好

在lab裡找到一個新的大同T6 20W x 4的電子安定器

因為一直都放著沒用到

腦中的DIY小惡魔就跑出來了

憑著一股熱血  決定也要來DIY一組燈具

當初考慮是要做雙燈  省點電然後把反射面做好一點

或是乾脆做四燈  就把反射面的工給省了

最後..我在電費之下屈服了...

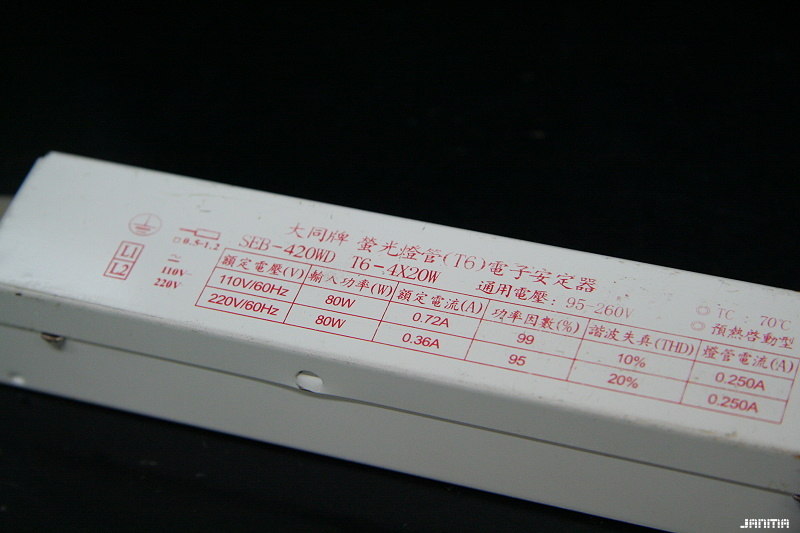

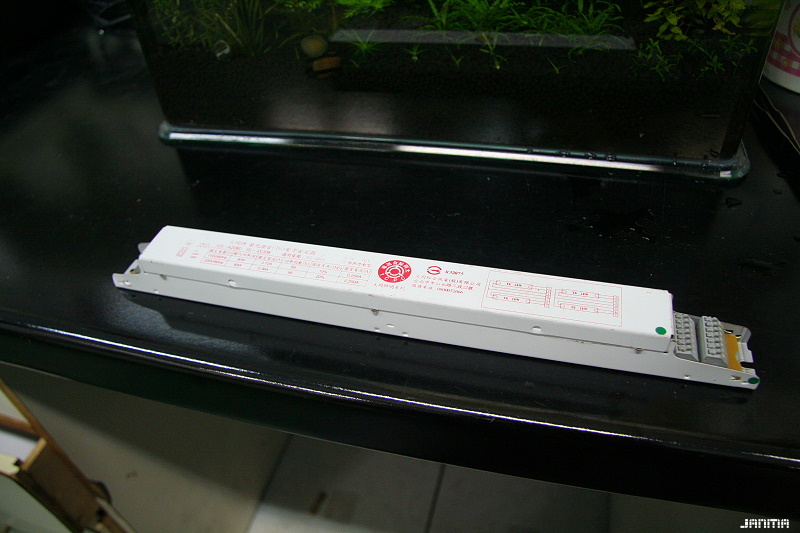

這是那顆安定器  在大同專賣店要650元

但我是拿現成的

兩根大同T6三波長燈管共160元

長度是58cm

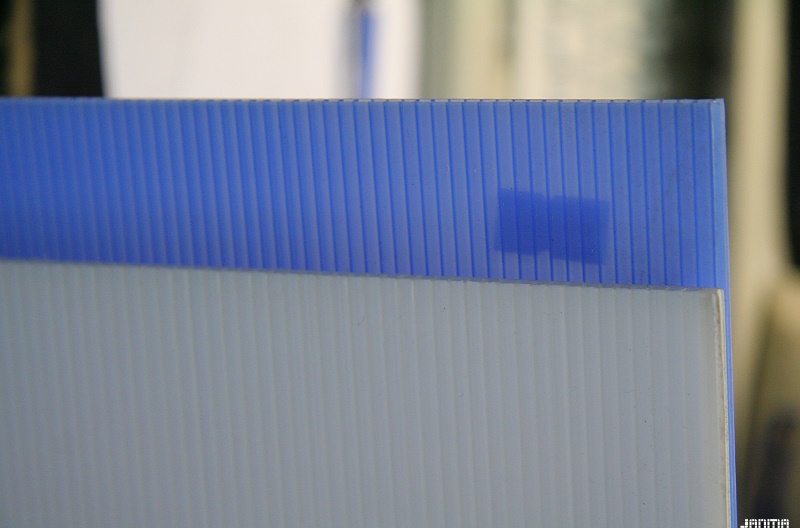

買了三塊塑膠瓦楞板

分別是藍 白 透明

兩大一小  花了250元





測量燈管大小並決定燈具寬度後

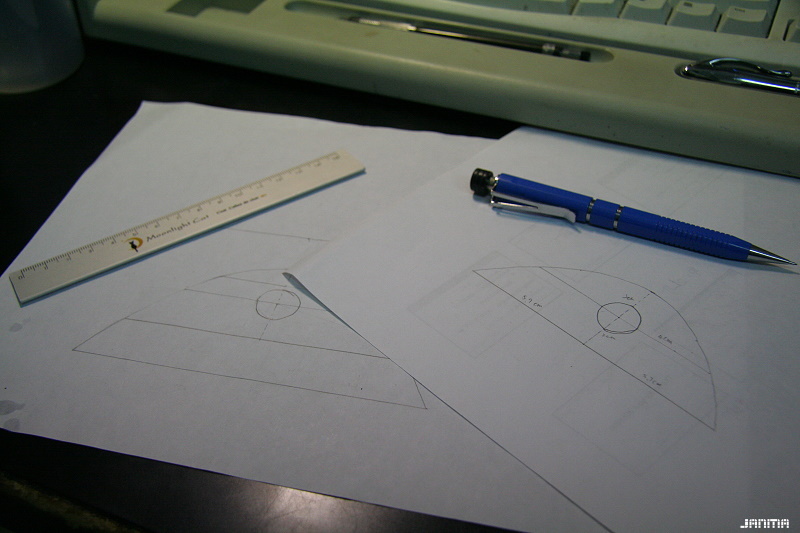

用拋物線公式畫出我要的反射面SIZE




切兩片板子下來

這就是反射面的骨架啦

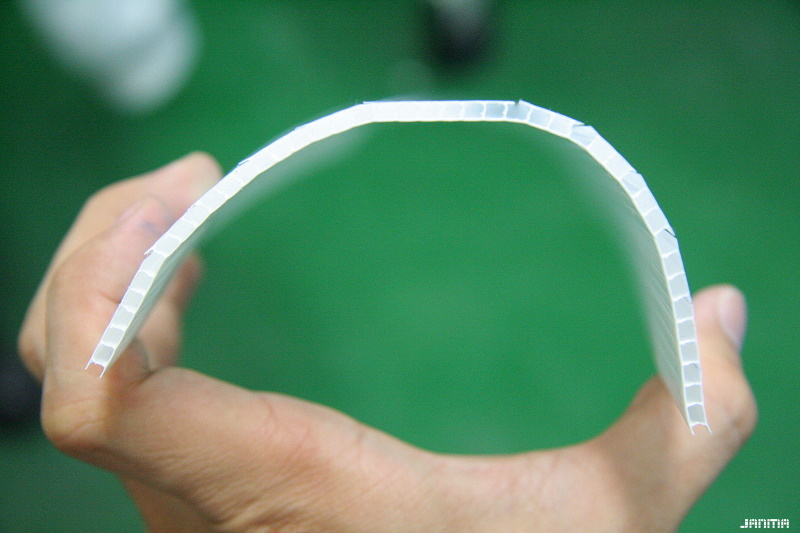

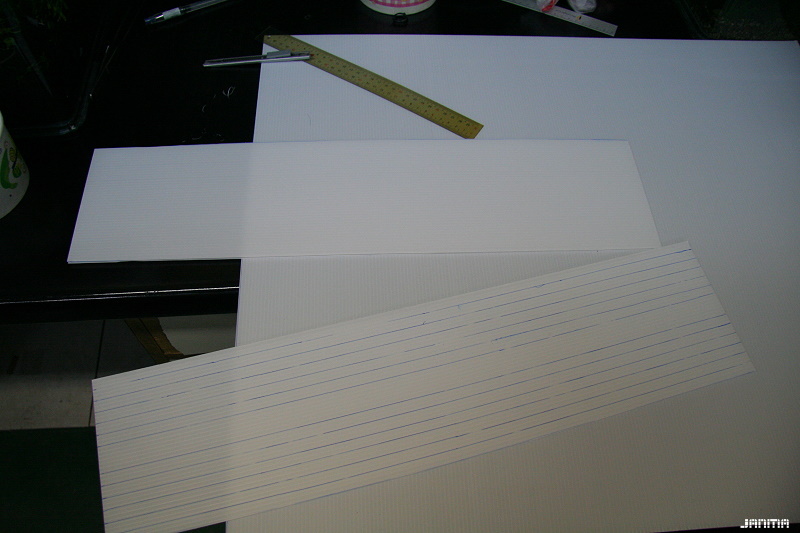

把這兩片瓦楞板的其中一面  沿著結構線  把每一條都切開




會變成可以彎曲而且有彈性的板子

這是反射面的雛型

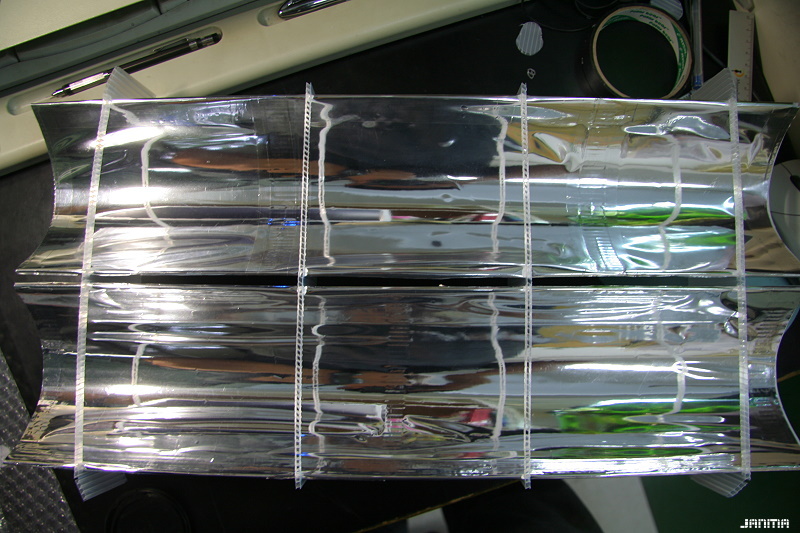

接著在內層貼上鋁箔

(照片中是用禮物包裝紙  但後來考量到耐熱問題  就改用鋁箔了)

然後做四片中空的拋物面固定板

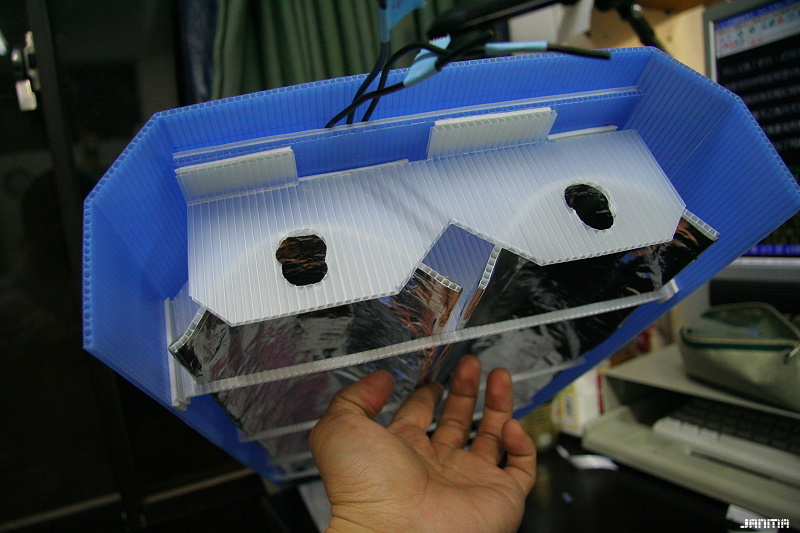

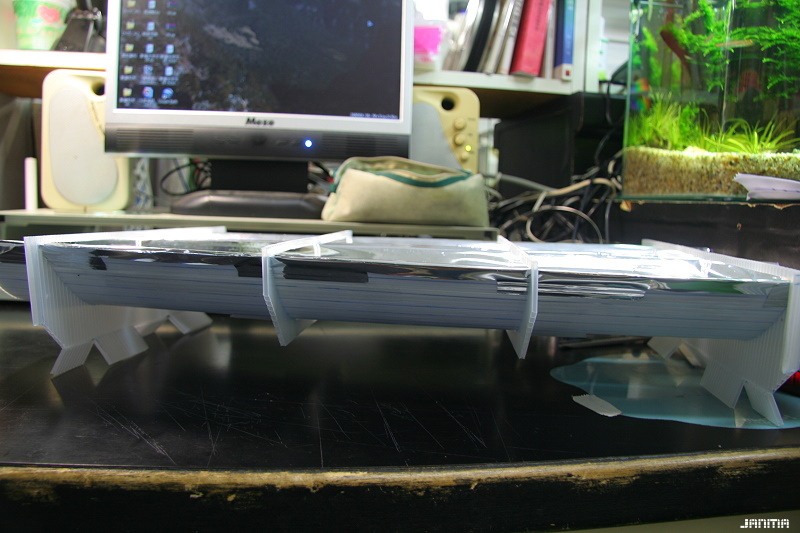

把反射面套進去  就變成拋物反射面了

中間兩片板子是單純固定用  外側兩片則還要用來黏外殼

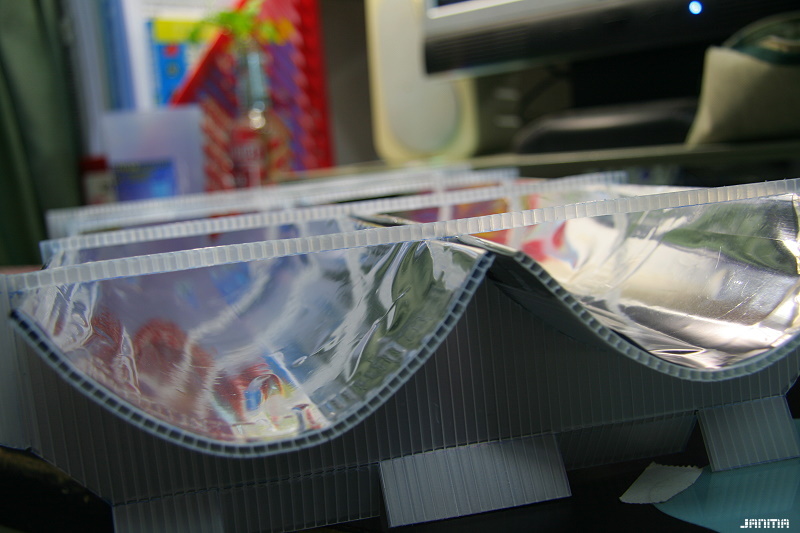

正面圖




接下來  燈管要怎麼固定呢?

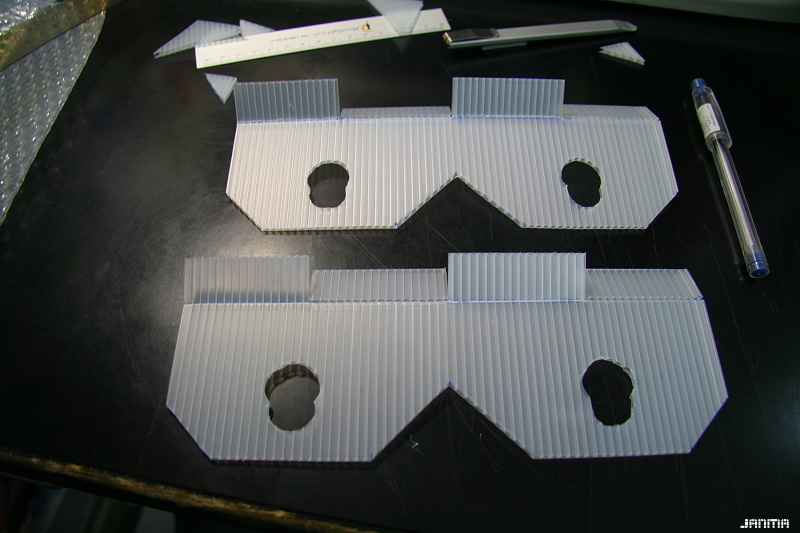

做兩片這種樣子的板子

各挖兩個洞  上面的洞比燈管兩側的塑膠粗一點

下面的洞則和玻璃燈管一樣粗

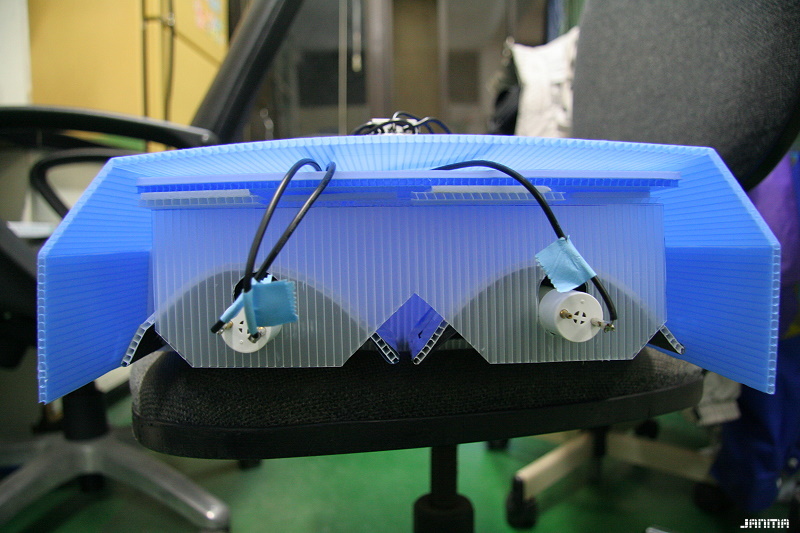

加上外殼就會變這樣~~~~

燈管只要從上面伸進去  然後往下稍微壓一下

就會固定在板子上了

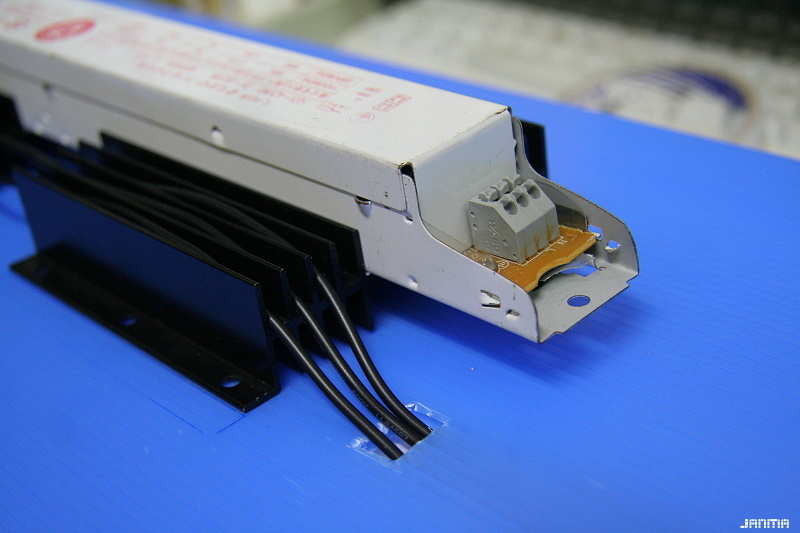

接下來  因為怕安定器過熱

所以買了兩個和安定器size剛好的大型散熱片  各70元

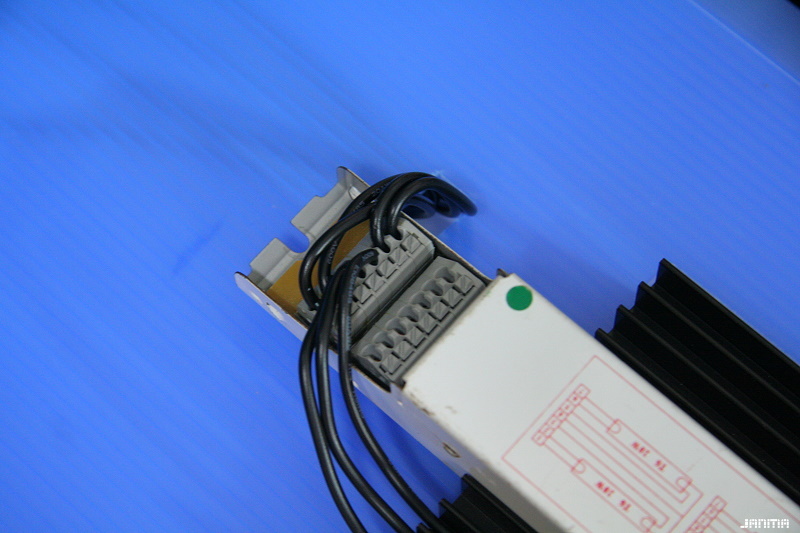

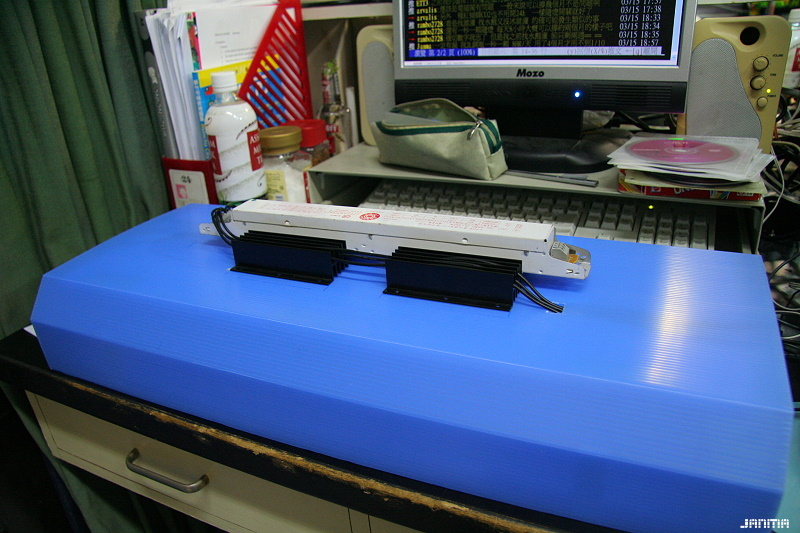

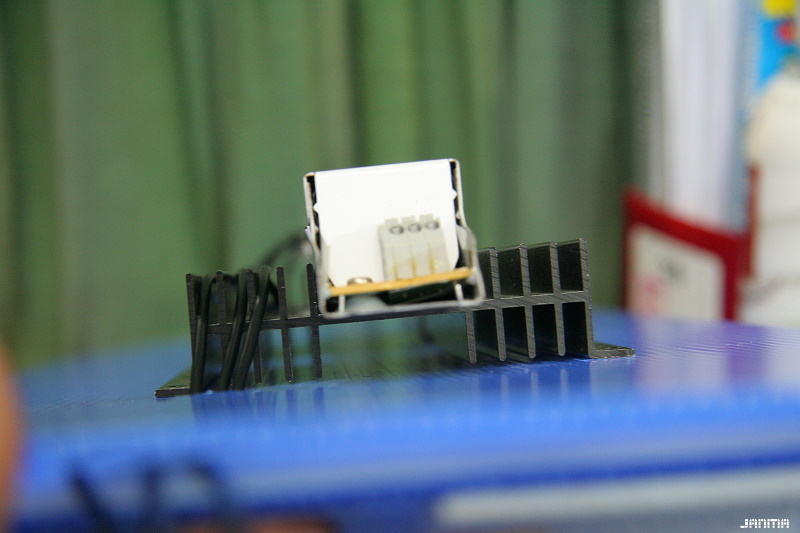

把安定器架離瓦楞板  用散熱雙面膠黏在散熱片上

去電子材料行買一個一元的金屬環(我不知道名字)

把它和單芯線焊在一起  就可以套在燈管兩端了

這樣拆裝也方便




把它架在舊燈具的腳上試車

看起來沒什麼問題

接下來只要把上面和側面外殼補完

想辦法找個方便的腳架就完工了

之前用lab的光度計量

在30cm的距離  單點的亮度是27WPL雙燈的2倍左右

而單純比較反射面的有無  在大約45cm距離下

單純一根燈管的亮度差約差2.8~3倍

也就是反射面的效率大約在280%~300%之間

用相機讓整個缸佔住全畫面的情況下

快門速度差了2.5倍  也就是說在視覺上亮度為原本的2.5倍



燈具size:
長:60.5cm
寬:26cm
高:未定(看上面的殼要做啥樣)



全部花費

燈管x2          160
瓦楞板x3      250
散熱片x2      140
金屬環x8          8
單芯線            30
電源插頭線   25

一共是613元

假如連現成的安定器一起算

613+650=1263元


覺得應該還蠻省的啦

至少看到架上去後所有草都狂冒泡  那爽度就無與倫比了



因為是斷斷續續地做  常常做一個晚上  就擺了一星期沒動....

而且又是做一步想一步  有時遇到瓶頸  一想就是好幾天

所以前前後後一共花了四個月就是了...


先分享到這邊

之後有後續的話就再說吧~~

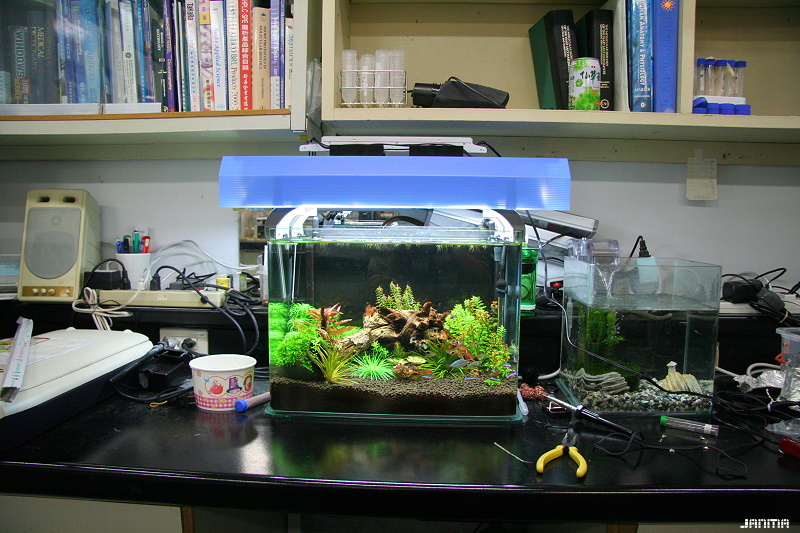

順便來一張

草缸現況
